一、产品物理性质
中文名二甲硫基甲苯二胺,固化剂扩链剂DMTDA
英文名称:Dimethyl Thio-Toluene Diamine
外观:常温下为黄色至琥珀色透明液体
含量: 》99%
含水量:≤0.1%
密度:1.206(20℃)
沸点:200℃(1.68mmHg)
粘度:600-900 mPa·s( 25℃)
蒸汽压(mmHg)最大0.01(20℃)
包装方式:净重200KG/镀锌铁桶(一个小柜打托装16吨)、1000KG/IB桶(一个小柜装18吨)或23吨ISOTANK。

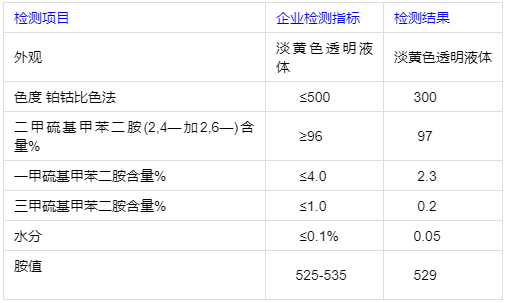

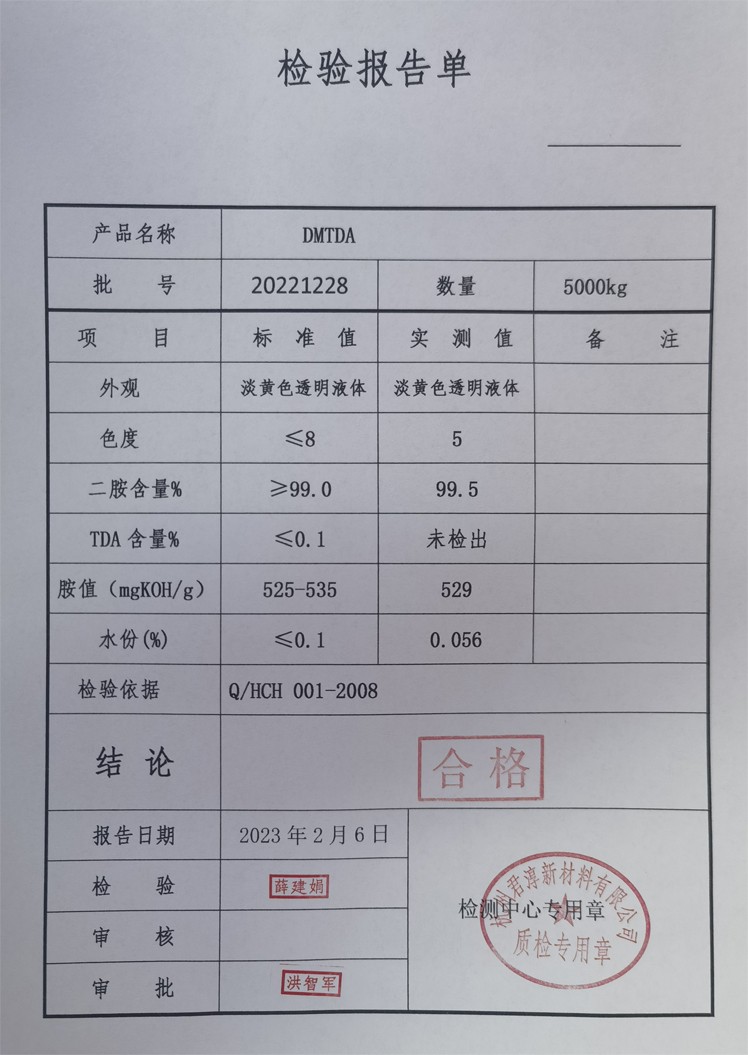

二、产品技术指标
三、产品用途和产品优势
一种新型的聚氨酯弹性体固化交联剂,其中主要有两种异构体即2,4—和2,6—二甲硫基甲苯二胺的混合物(比例大约为77~80/17~20),与通常使用的MOCA相比,常温下是黏度较低的液体,能适用于低温下施工操作,化学使用当量低等优点.
二甲硫基甲苯二胺-固化剂扩链剂DMTDA是一种新型的聚氨酯弹性体固化交联剂,等同于 Ethancure 300其中主要有两种异构体即2,4—和2,6—二甲硫基甲苯二胺的混合物(比例大约为77~80/17~20),与通常使用的MOCA相比,常温下是黏度较低的液体,能适用于低温下操作,化学使用当量低等优点。DMTDA是一只环保低毒液体型二胺扩链剂,主要用于聚氨酯弹性体,RIM(反应注射成型),SPUA(喷涂聚脲弹性体)和胶粘剂上;同时也可用作环氧树脂固化剂,现已被广泛应用于聚氨酯胶辊、医学、冲压成型等方面,此外它在汽车、金属矿、纺织、造纸、印刷业都有广泛应用.
固化剂扩链剂DMTDA固化速度比DETDA要慢很多,可与DETDA 以不同比例混合使用,以调节固化速度来满足不同需求.
1、二甲硫基甲苯二胺-DMTDA位阻型芳香二胺,甲硫基和甲基的位阻作用使的其活性比TDA和DETDA低,它与预聚体的反应速度比DETDA延长5-9倍.
2、二甲硫基甲苯二胺-固化剂扩链剂DMTDA的活性比MOCA高,在低NOC含量的预聚体中采用二甲硫基甲苯二胺-固化剂扩链剂DMTDA固化的浇注时间比MOCA短,对于工人生产操作,提高生产效益来说更合适。
3、固化温度可以降至室温(预热温度可在25度至100度范围内调节)
4、当量低为107(MOCA为133.5),固化同量预聚体消耗量低降低成本。
5、合成的PU(聚氨酯)性能和耐碱性优于MOCA固化产品, 注射型弹性体效果更佳。
6、MOCA固化时需高温会挥发出致癌物质,而DMTDA在常温使用则不会挥发出致癌物质,是国际公认的环保型扩链剂(固化剂)。
7、与传统固化剂MOCA相比,二甲硫基甲苯二胺-DMTDA具有许多优点:常温下是液体,使用方便,可进行室温固化;固化物力学性能可与MOCA媲美与国外同类产品相比,物理力学性能基本相同,价格更低,可降低制品成本,因此本产品是传统固化剂的理想代用品.
四、二甲硫基甲苯二胺-固化剂扩链剂DMTDA加工性能及其使用性能:
二甲硫基甲苯二胺-DMTDA在室温下是一种低粘度液体,它有良好的流动性,因此,它为预聚物与固化剂的掺配的温度提供了灵活性,据此,它还有下述优点:
1、与其它组分有好的配伍性;
2、在预聚物中NCO%含量低时,它所需要的固化时间比MOCA的要短,这对操作者比较有利。
3、在预聚物中NCO%含量多时,由于反应活性较高,它需要固化,的时间长,这尤其对操作者有利。
4、在相同的NCO%含量下DMTDA的当量值(为107)比MOCA(为133.5)的要小,因此,它的用量比MOCA要少。

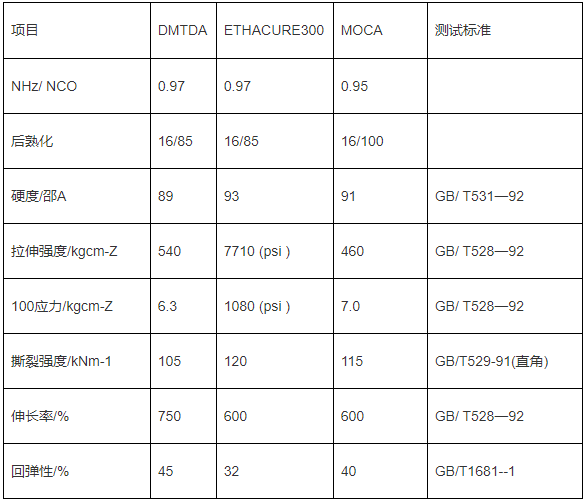

五、固化剂扩链剂DMTDA二甲硫基甲苯二胺、国外产品ETHACUR E300、MOCA 三者产品区别结果:
1、所得二甲硫基甲苯二胺-固化剂扩链剂DMTDA产品常温粘度较ETHACU RE300大.已知,在制造聚氨酷弹性体时,无论是预聚法还是半预聚法,预聚物组分都具有较高的粘度,两组分混合时如粘度相近则更易混合均匀;且一般混合均要对两组分进行保温.即使常温混合固化,该产品的粘度对工艺不会有任何影响,所以粘度相对较大对其应用无影响.
2、外观色泽较ETHACURE300深.这是该产品不足之处,对该产品在聚氨酷浅色制品中的应用有很大限制。在这方面还需进一步改进。
3、产品所得到的弹性体性能完全可与MOCA相媲美,在某些性能上还有所提高;在这方面也完全达到了国外同类产品的水平。
